Как тестването за проследяване на колелата оценява устойчивостта на коловози?

Тестването за проследяване на колела оценява устойчивостта на коловози на асфалтови смеси чрез многократно прилагане на натоварено колело върху образец при контролирана температура и измерване на получената трайна деформация. Измерената дълбочина на коловоза и кривата на деформация помагат на инженерите да сравняват смеси, да идентифицират слабостите в дизайна на сместа и да оценят тяхната пригодност за взискателни условия на движение, но резултатите са значими само когато подготовката на образеца и условията за изпитване са правилно контролирани.

Тази статия обяснява как работят тестовете за проследяване на колелата, как инженерите интерпретират дълбочината на коловоза и степента на деформация и как да използват резултатите от теста при проектирането на асфалтова смес и контрола на качеството. Той също така сравнява общи подходи за тестване и предоставя практически препоръки за получаване на надеждни, сравними резултати.

Какво измерва тестът за следене на колела в асфалтови смеси?

Тестването за проследяване на колелата оценява как асфалтовата смес реагира на многократно натоварване на колелата при определени температура и условия на натоварване. Вместо да измерва само здравината на материала в един момент, тестът изследва как се натрупва трайна деформация, докато колелото минава многократно върху образеца.

Това разграничение има значение, тъй като асфалтът е чувствителен към температура, вискоеластичен материал. При продължително или повтарящо се натоварване част от деформацията му може да се възстанови след отстраняване на товара, докато друга част остава като постоянно напрежение. Когато трайното напрежение се натрупа в пътеките на колелата на настилката, това допринася за образуването на коловози. Смес, която работи адекватно при умерени температури, може да стане значително по-податлива на деформация, когато температурите на настилката се повишат.

Как повтарящото се натоварване на колелото симулира деформация на настилката

В апарат за проследяване на колела, образец от асфалт се поставя в държач и се излага на многократни преминавания на натоварено колело. Тестовата температура, натоварването на колелото, моделът на движение и процедурата на измерване се определят от избрания метод. Сензор за изместване или еквивалентна измервателна система записва развитието на коловоза с напредването на теста.

Получените данни показват колко бързо се деформира образецът и дали скоростта на деформация остава относително стабилна или се увеличава с продължаване на натоварването. Тези наблюдения помагат на инженерите да оценят устойчивостта на сместа на постоянна деформация при избраните лабораторни условия.

Тестването за проследяване на колелата не възпроизвежда всички характеристики на реалния трафик. Действителното поведение на настилката също зависи от скоростта на превозното средство, налягането в гумите, натоварванията на осите, спирачните и завъртащите сили, дебелината на слоя, дренажа и опората от подлежащата настилка. Следователно тестът се разбира най-добре като контролирана оценка на ефективността, а не като директно прогнозиране на точния експлоатационен живот на пътя.

Защо температурата и подготовката на пробата са от значение

Температурата е една от най-влиятелните променливи в устойчивостта на коловози. При по-високи температури асфалтовото свързващо вещество обикновено става по-малко твърдо и сместа може да натрупа трайна деформация по-бързо. Тест, проведен при една температура, не може автоматично да се сравнява с тест, проведен при друга.

Подготовката на пробата е също толкова важна. Съдържанието на въздушни кухини, ориентацията на агрегата, методът на уплътняване, дебелината на образеца и състоянието на повърхността могат да повлияят на измерената дълбочина на коловоза. Ако два образеца имат значително различни плътности, техните резултати могат да отразяват разлики в подготовката, както и разлики в дизайна на сместа.

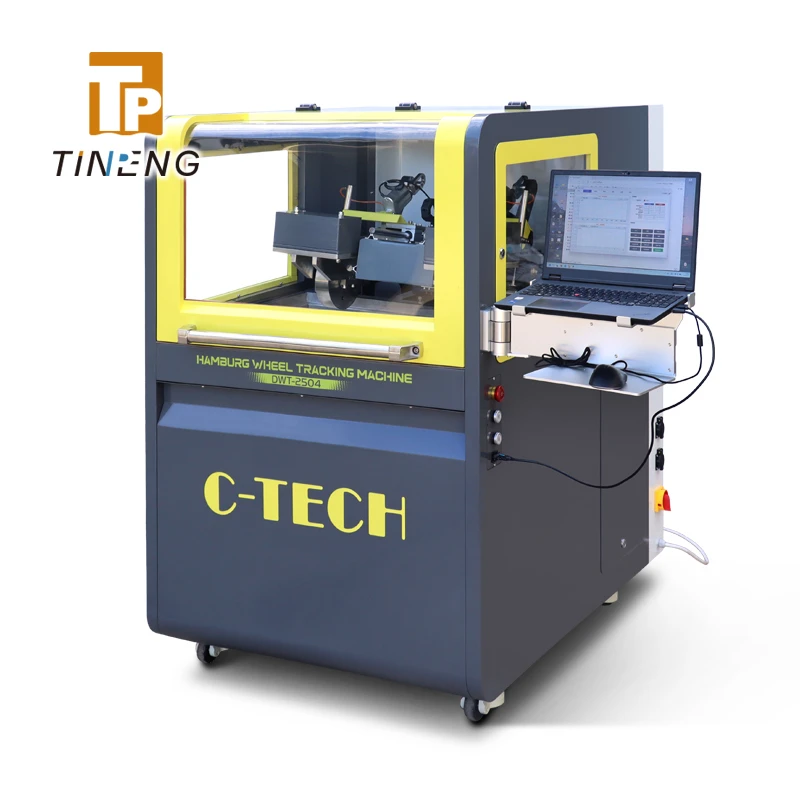

Апаратът за проследяване на колелата прилага многократно натоварване при контролирани условия и записва развитието на постоянна деформация. Последователната подготовка на пробите и контролът на температурата са от съществено значение за значими сравнения.

Как се измерват и тълкуват резултатите от теста за проследяване на колелата?

Резултатите от проследяването на колелата трябва да се тълкуват като история на деформациите, а не като едно число за преминаване или неуспех. Измерената дълбочина на коловоза описва натрупаната деформация на определен етап, докато формата на кривата на деформация разкрива как образецът реагира, докато натоварването продължава.

Разбиране на дълбочината на коловоза и кривите на деформация

Дълбочината на коловоза е измерената депресия, получена от повтарящо се натоварване на колелото. Инженерите могат да сравнят крайната дълбочина на коловоза след определен брой преминавания или определена продължителност на теста, в зависимост от приложимия метод. По-малката дълбочина на коловоза при еквивалентни условия на изпитване обикновено показва по-добра устойчивост на деформация.

Крайната стойност обаче не разказва цялата история. Две смеси могат да достигнат подобна крайна дълбочина на коловоза, докато развиват деформация с различни скорости. Един може да се деформира бързо в началото и след това да се стабилизира, докато друг може да продължи да натрупва деформация по-последователно. Кривата помага да се разграничат тези отговори и може да насочи по-нататъшно изследване.

Динамична стабилност и скорост на коловози

Някои процедури за проследяване на колелата отчитат динамична стабилност, обикновено изразена като броя на преминаванията на колелата или циклите на натоварване, свързани с единица промяна на дълбочината на коловоза за определен интервал. При съответния метод по-високата стойност на динамична стабилност обикновено показва по-бавна деформация през този интервал.

Точното изчисление, интервал, единици и изисквания за отчитане зависят от тестовата процедура. Инженерите не трябва да приемат, че всяка машина за проследяване на колелата изчислява динамичната стабилност по един и същи начин. Някои методи подчертават дълбочината на коловоза при определен брой преминавания, докато други използват скорости на деформация или допълнителни параметри на кривата.

Например информацията за продукта TPCT‑5A на уебсайта на Tianpeng описва изпитване на възвратно-постъпателно колело с разстояние на изместване от 230 ± 10 mm, скорост от 42 ± 1 цикъла в минута и номинално контактно налягане от 0,7 ± 0,05 MPa. Това са параметри, специфични за модела, а не универсални изисквания за всеки тест за проследяване на колелата. Приложимият метод и действителната конфигурация на инструмента трябва да определят как се изчисляват и докладват резултатите.

Сравняване на ключови индикатори за проследяване на колелото

Основното правило е ясно: сравнявайте подобно с подобно. Численият резултат винаги трябва да бъде придружен от метода на изпитване, температурата, подробностите за подготовката на пробата, условията на натоварване и точката, в която е оценен резултатът.

Кои методи за проследяване на колела се използват и каква е разликата им?

Проследяването на колелата не е една универсална процедура. Различните методи използват различни конфигурации на оборудването, подредби на образци, тестова среда и индикатори за докладване. Инженерите трябва да изберат метод според спецификацията на проекта и въпроса за ефективността, който се изследва.

EN 12697‑22 Изпитване за следене на колелата

Европейският методEN 12697‑22:2020+A1:2023, Битумни смеси. Методи за изпитване. Част 22: Следене на колелатаописва процедури за оценка на податливостта на битумни материали към деформация при натоварване. Той включва подходи за малки, големи и изключително големи устройства, с кондициониране на образеца и организиране на изпитване в зависимост от избраната конфигурация.

Инженерите трябва да идентифицират приложимата категория на устройството и процедурата, преди да подготвят образци. Размерите на образеца, средата на кондициониране, температурата на изпитване, движението на колелото и изискванията за докладване трябва да следват съответния метод и спецификация на проекта. Резултат от една конфигурация не трябва да се третира като директно взаимозаменяем с резултат от друга просто защото и двата теста използват движещо се колело.

Tianpeng доставя апарат за проследяване на колела за тестване на асфалтова смес. Когато избират инструмент, лабораториите трябва да проверят коя процедура за изпитване поддържа конкретният модел и дали неговият държач за образец, устройство за зареждане, контрол на температурата и диапазон на измерване отговарят на изисквания метод.

Тестване за проследяване на колелата в Хамбург

Тестът за проследяване на колелата в Хамбург оценява деформацията на асфалтовата смес при многократно натоварване във водна среда с контролирана температура. В допълнение към образуването на коловози, методът може да помогне за изследване на чувствителността към повреди, свързани с влагата, включително отстраняване, когато условията на изпитване и характеристиките на сместа правят този механизъм уместен.

Деформационната крива на Хамбург може да покаже промяна в наклона, свързана с развитието на повреди, свързани с влагата. Инфлексната точка на оголване, където е определена от приложимата процедура, може да предостави допълнителни доказателства за поведението на сместа. Не трябва обаче да се тълкува изолирано като окончателно доказателство за определен механизъм на повреда.

TheAASHTO T 324методът е свързан с тестване за проследяване на колела в Хамбург. Лабораториите трябва да се консултират с текущия стандарт и изискванията на проекта за точната процедура, кондициониране, продължителност на теста и критерии за докладване. Резултатите от хамбургски тест на водна основа не трябва да се сравняват директно с резултатите от проследяване на сухо колело, без да се отчитат различните тестови среди.

Избор на метод за инженерния въпрос

Как инженерите могат да използват резултатите от проследяването на колелата в дизайна на смеси и контрола на качеството?

Практическата стойност на тестването за проследяване на колелата се крие в това как инженерите свързват резултатите с дизайнерските решения и качеството на конструкцията. Докладът от изпитването не трябва просто да посочва дали сместа е преминала определен праг. Той също така трябва да предостави достатъчно информация, за да обясни какво е тествано и дали констатациите подкрепят планираното приложение.

Сравняване на кандидат асфалтови смеси

По време на проектирането на сместа инженерите могат да тестват формулировките на кандидатите при същите определени условия, за да определят коя показва по-добра устойчивост на постоянна деформация. Сравнението може да помогне да се оцени комбинираното влияние на структурата на агрегата, характеристиките на свързващото вещество и обемните свойства.

Смес с благоприятен резултат за следене на колелата не е автоматично най-добрата цялостна смес за настилката. Устойчивостта на коловози трябва да се разглежда заедно с други съответни изисквания за ефективност, като устойчивост на умора, чувствителност към напукване, издръжливост и устойчивост на влага. Оптимизирането на едно свойство, без да се вземат предвид другите, може да доведе до небалансиран дизайн.

Проучване на производството и ефективността на полето

Когато производствена смес доведе до неочакван резултат от проследяване на колела, следващата стъпка е да се проучи материалът и записите от теста, вместо веднага да се припише резултатът на една съставка. Инженерите трябва да прегледат източника на пробата, производствената партида, съдържанието на свързващо вещество, сортирането на инертните материали, въздушните кухини, историята на уплътняването и записите за кондициониране.

За полеви проучвания резултатите от проследяването на колелата трябва да се вземат предвид заедно с температурата на настилката, натоварването от трафика, наблюдаваната геометрия на коловоза, дебелината на слоя и условията на дренаж. Ако лабораторният образец се представя добре, но настилката все още развива тежки коловози, възможните обяснения включват неадекватно уплътняване на полето, структурна деформация под асфалта, променливост на конструкцията или условия на натоварване, които не са представени от лабораторния тест.

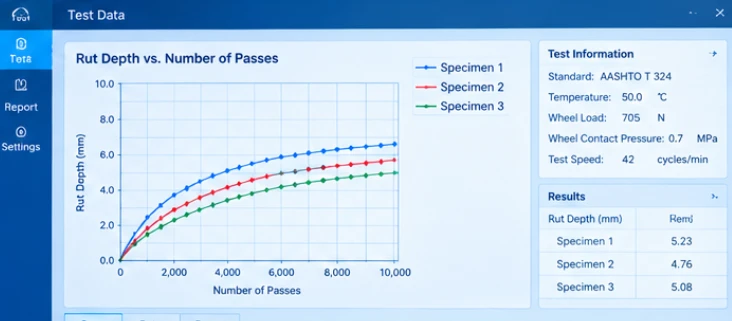

Кривата на деформация помага на инженерите да сравняват поведението на асфалтовите образци по време на теста. Полезният доклад трябва да съдържа условията на теста и подробностите за образеца заедно с измерените резултати.

Изграждане на надеждна процедура за лабораторно изследване

Надеждните сравнения изискват последователна подготовка на образеца, калибриране и проверка на измервателната система, стабилен температурен контрол и документирани тестови настройки. Лабораториите трябва да инспектират колелото и държача на образеца, да потвърдят, че измерванията на изместването работят правилно и да се уверят, че образецът е здраво поставен преди тестването.

Повторните образци са важни, когато резултатът е неочакван или близо до границата за приемливост на проекта. Ако резултатите от репликата се различават значително, лабораторията трябва да прегледа плътността, размерите, кондиционирането, подготовката на повърхността и работата на оборудването, преди да направи заключения. Отчитането на средната стойност без изследване на необичайни вариации може да прикрие проблем с подготовката или измерването.

Лабораториите трябва също така да разграничават съответствието на продукта от пригодността за изпитване. За оборудване, пуснато на европейския пазар, служител на Европейската комисияРъководство за маркировка CEобяснява задълженията за маркировка CE за продукти, обхванати от приложимото законодателство на ЕС. Маркировката CE не е заместител на проверката дали инструментът отговаря на техническите изисквания на определен метод за проследяване на колела.

Резюме и препоръки

Тестването за проследяване на колелата осигурява контролиран начин за оценка на устойчивостта на коловози на асфалтови смеси чрез измерване на постоянна деформация при многократно натоварване на колелата. Дълбочината на коловоза, степента на деформация, динамичната стабилност, където е приложимо, и общата крива на деформация допринасят за полезна информация, но нито една не трябва да се тълкува без съответните условия на изпитване.

За надеждни решения инженерите трябва да изберат метода, изискван от проекта, да подготвят образците последователно, да поддържат температура и условия на натоварване и да документират пълната процедура за изпитване. Те също трябва да избягват сравняването на резултати от различни методи, сякаш индикаторите са еквивалентни. Най-важното е, че резултатите от проследяването на колелата трябва да подкрепят, а не да заменят инженерната преценка, която отчита дизайна на сместа, уплътняването на полето, трафика, влагата и структурата на настилката.

на TianpengОборудване за изпитване на асфалткатегория предоставя отправна точка за лабораториите, които преглеждат възможностите за тестване на асфалт. Преди закупуване потвърдете необходимия стандарт, размерите на образеца, температурния диапазон, конфигурацията на зареждане, възможността за запис на данни и поддръжката след продажбата за предвиденото приложение.

За повече информация за продукта, технически спецификации или експертна консултация относно нашето усъвършенствано оборудване за тестване на асфалт, моля, свържете се с нашия екип от специалисти днес наДжуоджоу Тиенпен.

Често задавани въпроси (FAQ)

1. Какво казва на инженерите тестът за проследяване на колелата за асфалта?

Той показва как един асфалтов образец натрупва постоянна деформация при многократно натоварване на колелото при определени условия. Инженерите използват получената дълбочина на коловоза и кривата на деформация, за да сравнят смесите и да оценят податливостта на коловози.

2. Винаги ли по-малката дълбочина на коловоза означава по-добра асфалтова смес?

По-малката дълбочина на коловоза обикновено показва по-добра устойчивост на деформация, когато условията на изпитване са еквивалентни. Това не установява, че сместа е по-добра във всяка категория на ефективност, тъй като устойчивостта на напукване, устойчивостта на влага, издръжливостта и други изисквания също трябва да бъдат взети предвид.

3. Какво е динамична стабилност при тест за проследяване на колела?

При методи, които използват този индикатор, динамичната стабилност изразява броя на преминаванията на колелото или циклите на натоварване, свързани с единица промяна на дълбочината на коловоза за определен интервал. По-високата стойност обикновено показва по-бавна деформация при определените условия на изпитване. Точното изчисление трябва да следва избрания метод.

4. Каква е разликата между конвенционалното проследяване на колелата и тестването в Хамбург?

Конвенционалните процедури за проследяване на колелата обикновено оценяват деформацията при определени условия на натоварване и температура, често с климатизирани образци в зависимост от метода. Тестването в Хамбург използва водна среда с контролирана температура и може да предостави информация както за деформация, така и за чувствителност към повреди, свързани с влагата. Резултатите не са директно взаимозаменяеми.

5. Могат ли резултатите от проследяването на колелата да предскажат точния експлоатационен живот на пътя?

Не. Тестът предоставя сравнителни доказателства за ефективността при контролирани лабораторни условия, а не точна прогноза за живота на настилката. Действителната производителност също зависи от трафика, климата, уплътняването на полето, структурата на настилката, дренажа, качеството на конструкцията и поддръжката.
