Изследване на почвата в геотехническото инженерство: методи, оборудване и приложение

Изпитването на почвата е в основата на надеждното геотехническо инженерство, тъй като здравината, свиваемостта, пропускливостта и променливостта на почвата пряко влияят върху работата на основата, слягането, стабилността на склона и безопасността на конструкцията. Ефективното изследване на почвата изисква инженерите да комбинират подходящи полеви и лабораторни тестове, да изберат оборудване, което отговаря на изискваните инженерни параметри, и да интерпретират резултатите от тестовете в контекста на действителните условия на обекта.

Тази статия обяснява защо изпитването на почвата е от съществено значение преди строителството, прави преглед на основните геотехнически методи за изпитване, обсъжда как да изберете подходящо оборудване за изпитване и разглежда как инженерите превеждат резултатите от изпитването в практически решения за фундамент и конструкция.

Защо изпитването на почвата е важно преди строителството?

Разбиране на инженерното поведение на почвата

Почвата е естествен материал, образуван чрез геоложки процеси, изветряне, транспортиране и отлагане. За разлика от произведените материали, свойствата му могат да се променят значително на къси разстояния поради вариации в размера на частиците, минералния състав, условията на подземните води, историята на стреса и средата на отлагане. Два сондажа, разположени само на няколко метра един от друг, могат да срещнат различни почвени слоеве, а един слой може да съдържа както относително плътни, така и рохкави зони.

За геотехническите инженери идентифицирането на типа на почвата е само първата стъпка. По-важната задача е да се определи как ще се държи почвата при натоварванията и условията на околната среда, очаквани по време на строителството и експлоатацията. Фундаментът трябва да пренася структурните натоварвания в земята, без да причинява неприемлива повреда на лагера, пълно слягане или различно слягане. Изкопите трябва да останат стабилни, насипите трябва да издържат на хлъзгане, а уплътненият пълнеж трябва да постигне определените инженерни характеристики.

Изследването на почвата предоставя доказателствата, необходими за оценка на тези рискове. В зависимост от проекта, инженерите могат да изследват естественото водно съдържание, разпределението на размера на частиците, границите на Атерберг, сухата плътност, якостта на срязване, характеристиките на консолидация и съпротивлението на място. Всеки параметър отговаря на различен инженерен въпрос; нито един тест не може да опише пълното поведение на почвено отлагане.

Свързване на свойствата на почвата с рисковете на проекта

Практическата стойност на изпитването на почвата става по-ясна, когато резултатите от изпитването са свързани с конкретни дизайнерски решения. Високата свиваемост, например, може да означава, че една основа ще претърпи значително слягане, дори когато нейната крайна устойчивост на носене е адекватна. Ниската недренирана якост на срязване в мека глина може да повлияе на стабилността на изкопа и последователността на строителството. Разхлабената гранулирана почва може да изисква по-внимателна оценка на плътността, подпочвените води и чувствителността към деформация при натоварване.

Тези връзки не са директни преобразувания едно към едно. Инженерите трябва да вземат предвид профила на почвата, условията на напрежение, дренажа, историята на натоварването, метода на изпитване и приложимата проектна рамка, преди да използват измерена стойност в изчисленията.

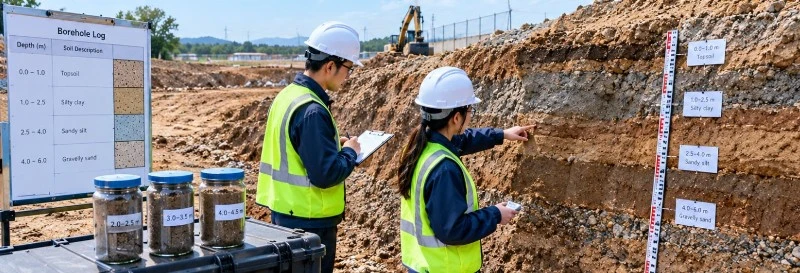

Проучването на обекта помага на инженерите да установят профила на терена, преди да изберат основи или да планират земни работи. Местоположението и непрекъснатостта на отделните почвени слоеве могат да бъдат също толкова важни, колкото и измерените свойства на дадена проба.

Защо представителната извадка и дълбочината на разследването имат значение

Лабораторният резултат е полезен само когато изпитваният материал разумно представлява основата, свързана с инженерния проблем. Нарушените проби може да са подходящи за класифициране, определяне на съдържанието на влага и определени индексни тестове, но те не могат надеждно да запазят всяка характеристика, необходима за тестове, които зависят от естествената структура на почвата. Консолидацията и някои изследвания на якостта може да изискват внимателно събрани проби с минимално смущение.

Дълбочината на разследването също изисква инженерна преценка. Изследването трябва да се разшири достатъчно, за да характеризира почвените слоеве, които биха могли да повлияят на работата на основата, включително по-слаби слоеве под очевидно компетентен повърхностен слой. Наблюденията на подземните води трябва да отчитат условията и времето на измерване; едно отчитане може да не улови сезонни колебания или кацнала вода.

За проекти, включващи променлив терен, инженерите трябва да сравняват трупи от сондажи, записи за вземане на проби, резултати от полеви тестове и лабораторни данни, вместо да разчитат на едно изолирано измерване. Този интегриран подход намалява риска от проектиране на почвен профил, който съществува само на мястото на вземане на проби.

Какви са основните видове почвени тестове в геотехническото инженерство?

Лабораторна класификация на почвата и индексни тестове

Лабораторните класификационни тестове установяват основно описание на почвата и помагат на инженерите да определят кои допълнителни изследвания са необходими. Съдържанието на естествена вода показва съотношението между водата и твърдите вещества в почвата по маса. Анализът на размера на частиците описва разпределението на размерите на зърната, докато границите на Атерберг помагат да се характеризира консистенцията и пластичността на финозърнестите почви. Заедно тези резултати подкрепят класификацията на почвата и осигуряват контекст за оценка на вероятно инженерно поведение.

Тестът за уплътняване установява връзката между съдържанието на влага и сухата плътност при определено усилие на уплътняване. Получената връзка между влага и плътност помага да се определят целите за уплътняване на полето. Не трябва да се бърка с тестване на полевата плътност: лабораторният тест установява еталон, докато полевите измервания оценяват действително поставения и уплътнен материал.

Лабораторни изпитвания за якост и свиваемост

Когато проектът изисква нещо повече от класификация, инженерите използват механични тестове, за да проучат как почвата реагира на стрес. Директното изпитване на срязване оценява устойчивостта по протежение на определена равнина на срязване при определени нормални условия на натоварване и дренаж. Триаксиалното тестване позволява на инженерите да изследват реакцията на почвата при контролирано ограничаващо налягане и различни условия на дренаж, в зависимост от процедурата на изпитване. Тези методи предоставят различни форми на доказателство и трябва да бъдат избрани според типа на почвата и въпроса за проектиране.

Консолидационното тестване изследва промяната на обема и зависимото от времето слягане като вертикални промени в ефективното напрежение. Резултатите могат да помогнат за оценка на величината и скоростта на утаяване в свиваеми финозърнести почви. Тълкуването на теста трябва да вземе предвид смущението на образеца, историята на напрежението, дренажния път и дали последователността на лабораторното натоварване адекватно представя полевия проблем.

TheОборудване за изпитване на почвикатегорията обхваща оборудване, използвано за редица геотехнически лабораторни и полеви изследвания. Когато планират лаборатория, инженерите трябва първо да дефинират необходимите тестове и приложими процедури, след това да идентифицират оборудването, аксесоарите, инструментите за подготовка на пробите и възможностите за измерване, необходими за тяхното последователно извършване.

Тестване на място за земни условия

Полевите тестове предоставят информация за почвата в нейната естествена среда и могат да помогнат за справяне с ограниченията, свързани с вземането на проби и нарушаването на пробите. Стандартният тест за проникване (SPT) измерва устойчивостта на проникване на пробоотборник по определена процедура и се използва широко при изследвания на сондажи. Резултатите от него се влияят от конфигурацията на оборудването, трансфера на енергия на чука, условията на сондиране, диаметъра на сондажа и напрежението на откривката. Следователно корекциите и корелациите трябва да се прилагат внимателно, вместо да се третира некоригираният брой удари като универсално свойство на почвата.

Други методи на място служат за различни цели. Динамичното сондиране осигурява профили на устойчивост на проникване, докато тестът с плосък дилатометър на Marchetti може да помогне за оценка на твърдостта на почвата, поведението, свързано със стреса на място, и други интерпретирани параметри. Тест с полеви пресометър оценява реакцията на земята на разширяване на сонда в сондаж. Тези методи не измерват идентични свойства и тяхното тълкуване зависи от използваните специфични за метода процедури и корелации.

Например на TianpengМашина за изследване на почвата SPT‑Cе предназначен за SPT и приложения за динамично сондиране. Използването му е най-подходящо, когато програмата за разследване изисква поддържаните полеви методи и условията на обекта отговарят на конфигурацията на оборудването. Преди да посочите машина, потвърдете необходимите методи за проникване, разположението на пръта и пробовземателя, достъпа до мястото, условията на земята и приложимите процедури за изпитване.

Лабораторните и полеви тестове предоставят допълнителни доказателства за поведението на почвата. Една добре организирана програма за тестване свързва всяко измерване с определен инженерен въпрос.

Как инженерите избират правилното оборудване за изпитване на почвата?

Започнете с необходимите инженерни параметри

Изборът на оборудване трябва да започне със спецификацията на проекта и решенията, които резултатите от теста трябва да поддържат. Лаборатория, изследваща селище в мека глина, ще се нуждае от различни способности от полеви екип, извършващ тестове за проникване в голям обект за разработка. Закупуването на оборудване преди определяне на необходимите параметри може да доведе до пропуски в покритието на теста, ненужно дублиране или инструменти, които не могат да задоволят процедурите на проекта.

Инженерите трябва да идентифицират типовете почви, очаквани на обекта, параметрите, необходими за проектиране, необходимите стандарти за изпитване и очакваното работно натоварване при изпитване. Те трябва също така да установят дали тестването ще се проведе в постоянна лаборатория, във временна лаборатория или директно на място. Пространството, захранването, условията на околната среда, обучението на оператора, производителността на пробите и достъпът за поддръжка могат да повлияят на практическата пригодност на системата.

Съпоставете капацитета на оборудването с изискванията за тестване

Оборудването трябва да поддържа необходимия метод, обхват на измерване, разделителна способност и размери на образеца. За механичните тестове инженерите трябва да потвърдят, че системата за натоварване и измервателните устройства са подходящи за очаквания диапазон от натоварвания и деформации. За полевото оборудване транспортните размери, мобилността на обекта, изискванията за настройка и съвместимостта с пръчки, проби или сонди могат да бъдат еднакво важни.

Следният контролен списък може да се използва при сравняване на оферти и технически документи.

За програма за полеви изследвания заявените възможности на оборудването трябва да бъдат проверени спрямо планираните методи, вместо да се разчита единствено на широко описание на продукта. Гамата оборудване за изпитване на почви на Tianpeng предоставя отправна точка за преглед на съответните категории за изпитване. Окончателният избор трябва да се основава на подробните спецификации за конкретния инструмент и изискванията за изпитване на проекта.

Оценявайте осигуряването на качеството, документацията и съответствието

Подходящият инструмент е само една част от надеждна система за тестване. Лабораториите също се нуждаят от документирани процедури, обучени оператори, подходящи референтни материали, където е приложимо, проверки на оборудването, мерки за калибриране и записи, които свързват всеки резултат с неговия образец или място на полето. Тези контроли помагат да се определи дали неочакван резултат отразява реална променливост на земята, смущение на образеца, грешка на оператора или проблем с оборудването.

Когато купуват оборудване за европейските пазари, купувачите трябва също така да разбират обхвата на изискванията за съответствие на продукта. Служител на Европейската комисияРъководство за маркировка CEобяснява, че маркировката CE се прилага само за продуктови категории, обхванати от съответното законодателство на ЕС. Това не е универсален сертификат за качество и не всеки инструмент за изпитване на почвата го изисква непременно. Купувачите трябва да проверят приложимото законодателство и да поискат подходящата документация за конкретния продукт.

Как се използват резултатите от изпитванията на почвата при проектирането и строителството на основи?

Преведете измерените свойства в инженерни параметри

Суровите измервания не са автоматично проектирани стойности. Съпротивлението на проникване, резултатът от изпитването на срязване или кривата на консолидация трябва да се интерпретират с помощта на подходящия метод, допускания и проектна рамка. Инженерите трябва да разграничават измерените данни от коригираните стойности, емпиричните корелации и крайните параметри, приети за проектиране.

Например оценката на слягането може да изисква оценки на свиваемостта, дебелината на слоя, увеличаването на напрежението и условията на дренаж. Оценката на съпротивлението на лагера изисква отчитане на якостта на почвата, подземните води, геометрията на основата и натоварването. Когато се използват корелации за оценка на параметри от полеви тестове, тяхната приложимост трябва да се преразгледа спрямо типа на почвата, местния опит и условията, при които е разработена корелацията.

Докладът за проектиране трябва да обяснява основата за избор на характерни или представителни параметри, да идентифицира важни несигурности и да посочва къде може да е необходимо допълнително проучване. Една средна стойност може да прикрие слаб слой или локална вариация, която управлява производителността.

Използвайте резултатите от тестовете, за да контролирате качеството на конструкцията

Изпитването на почвата продължава след проектиране. По време на земни работи, измерванията на плътността на полето и влагата могат да бъдат сравнени с определените критерии за приемане и лабораторна справка за уплътняване. Ако уплътненият слой не отговаря на изискванията, реакцията трябва да бъде диагностична, а не автоматична: инженерите трябва да проверят състоянието на влагата, консистенцията на материала, дебелината на слоя, оборудването за уплътняване, броя на преминаванията и надеждността на измерването.

Резултат извън обхвата на приемане може да показва, че почвата е твърде влажна или прекалено суха, че усилието за уплътняване е недостатъчно или че материалът се различава от този, използван за установяване на референтната крива. Преработването на слоя без идентифициране на причината може да загуби време и пак да остави основния проблем неразрешен.

За фундаментни работи неочакваните условия на изкоп трябва да се сравнят с геотехническия модел. Ако откритата основа се различава от записите от разследването, отговорният инженер трябва да прецени дали е необходимо допълнително изпитване, преглед на проекта или ревизиран метод на изграждане. Резултатите от тестовете са най-полезни, когато информират за навременни решения на място, а не само когато се компилират в края на проекта.

Изградете проследим работен процес за тестване на почвата

Надеждният работен процес свързва проучване на обекта, лабораторни тестове, интерпретация и проверка на конструкцията. Всяка проба трябва да има уникална идентификация и документиран произход, включително дълбочина, местоположение, метод на вземане на проби и съответните полеви наблюдения. Лабораторните записи трябва да съхраняват процедурата за изпитване, състоянието на пробата, необработените измервания, изчисленията и всички отклонения от предписания метод.

След това резултатите трябва да бъдат прегледани заедно с регистрационните файлове на сондажите, наблюденията на подземните води и профилите на полеви тестове. Това сравнение помага на инженерите да идентифицират несъответствията и да решат дали те отразяват естествена променливост или потенциален проблем при тестване. Когато проектните допускания са особено чувствителни, целенасоченото последващо разследване може да бъде по-ценно от увеличаването на броя на рутинните тестове без ясна цел.

Резюме и препоръки

Изпитването на почвата в геотехническото инженерство не е просто лабораторно изискване; това е процес за намаляване на несигурността относно това как земята ще реагира на натоварване, изкопни работи, промени в подземните води и строителни дейности. Класификационните тестове установяват основния профил на почвата, тестовете за якост и консолидация изследват механичното поведение, а методите на място предоставят допълнителни доказателства при полеви условия.

Най-ефективната програма за тестване започва с инженерните решения, които трябва да бъдат взети. Инженерите трябва да определят необходимите параметри, да изберат подходящи методи за изпитване, да осигурят представително вземане на проби и да изберат оборудване, което отговаря на съответните процедури и изисквания за измерване. Те също така трябва да поддържат проследими записи и да интерпретират резултатите заедно с геоложкия модел, условията на подпочвените води и действителните наблюдения на строителството.

За проектните екипи и лаборатории практически приоритет е установяването на ясна връзка между всеки тест, параметъра, който измерва, и решението, което този параметър поддържа. Този подход прави тестването по-ефективно, подобрява защитата на проектните допускания и помага за идентифициране на земните условия, които биха могли да повлияят на безопасността, слягането или качеството на конструкцията.

За повече информация относно съответните инструменти, разгледайте категориите Оборудване за изпитване на почви и Оборудване за изпитване на материали на Tianpeng.

За повече информация за продукта, технически спецификации или експертна консултация относно нашето усъвършенствано оборудване за тестване на асфалт, моля, свържете се с нашия екип от специалисти днес наwww.testmould.net.

Често задавани въпроси (FAQ)

Каква е основната цел на изпитването на почвата в геотехническото инженерство?

Основната цел е да се характеризира почвата и да се определят свойствата, необходими за оценка на устойчивостта на носене, слягането, стабилността, дренажа и строителните характеристики. Конкретните тестове зависят от проекта и несигурностите, които трябва да бъдат разрешени.

Кои тестове на почвата обикновено се изискват преди изграждането на фундамент?

Общите изследвания могат да включват класификация на почвата, естествено водно съдържание, анализ на размера на частиците, граници на Атерберг, тест за проникване в полето, тест за якост на срязване и тест за консолидация. Не всеки проект изисква всеки тест; програмата трябва да отразява земните условия, вида на основата, проектните изисквания и приложимите спецификации.

Каква е разликата между лабораторно изследване на почвата и изпитване на място?

Лабораторните тестове изследват събраните екземпляри при контролирани условия, което позволява измерването на специфични свойства при определени условия на напрежение и дренаж. Тестването на място измерва реакцията на земята на място и може да предостави информация за променливостта и поведението на полето. Двата подхода са по-скоро допълващи се, отколкото взаимозаменяеми.

Как инженерите трябва да изберат оборудване за изпитване на почвата?

Те трябва да започнат с необходимия метод за изпитване и инженерни параметри, след което да проверят обхвата на измерване на оборудването, разделителната способност, съвместимостта на образеца или полето, аксесоарите, работните условия, документацията и поддръжката след продажбата. Изискванията за съответствие и калибриране също трябва да бъдат проверени преди покупка.

Могат ли резултатите от изпитването на почвата да се използват директно за проектиране на фундамент?

Не винаги. Суровите измервания често изискват корекции, интерпретация или корелации, преди да могат да поддържат изчисления на дизайна. Инженерите трябва да вземат предвид качеството на вземане на проби, условията на изпитване, променливостта на почвата, подпочвените води, историята на напрежението и приложимата проектна рамка, когато избират представителни проектни параметри.
