Как дизайнът на асфалтовата смес и свойствата на материала влияят върху коловозите?

Коловозите на асфалтовата настилка са силно повлияни от това как свързващото вещество, инертните материали, градацията и въздушните кухини работят заедно при повтарящи се натоварвания на колелата и повишени температури. Подходящият дизайн на асфалтовата смес трябва да осигурява достатъчна устойчивост на деформация на срязване, без да се жертва издръжливостта, обработваемостта или устойчивостта на напукване.

Тази статия обяснява как свойствата на свързващото вещество, структурата на инертния материал, съдържанието на асфалт и обемните показатели на сместа влияят върху ефективността на коловозите. Той също така очертава практически лабораторни проверки и смесени дизайнерски решения, които инженерите могат да използват, за да идентифицират слабостите, преди асфалтът да бъде положен върху интензивен път.

Защо дизайнът на асфалтовата смес определя устойчивостта на коловози

Асфалтовият коловоз е постоянната деформация, която се развива в пътеките на колелата, тъй като трафикът многократно натоварва настилката. Някои деформации са резултат от допълнително уплътняване на асфалтовата смес след строителството, докато друга деформация възниква, когато сместа се срязва и се движи странично под натоварванията на колелата. В някои случаи асфалтовите слоеве не са основният източник на проблема: слаби или чувствителни към влага подлежащи слоеве също могат да допринесат за повърхностни вдлъбнатини.

Ключовият инженерен момент е, че дизайнът на асфалтовата смес засяга както първоначалната структура на настилката, така и начина, по който тази структура реагира на трафика с течение на времето. Една смес може да отговаря на основните спецификации на материала, но въпреки това да работи лошо, ако нейният агрегатен скелет е нестабилен, нейното свързващо вещество е твърде меко за работната температура или нейните уплътнени въздушни кухини са извън предвидения диапазон.

Следователно успешният дизайн балансира няколко взаимодействащи променливи, вместо да максимизира едно свойство. По-твърдото свързващо вещество може да подобри устойчивостта на висока температура, но прекомерната твърдост може да създаде опасения за обработваемост или напукване при ниска температура. Плътната градация може да помогне за постигане на ниска пропускливост, но неподходящото подреждане на частиците може да намали блокировката на агрегатите. Увеличаването на съдържанието на свързващо вещество може да подобри покритието и издръжливостта, докато излишното свързващо вещество започне да смазва структурата на агрегата и да увеличава деформацията.

Как свойствата на асфалтовото свързващо вещество влияят върху коловозите

Високотемпературна твърдост и устойчивост на постоянна деформация

Асфалтовото свързващо вещество е вискоеластично: неговата реакция зависи от температурата, продължителността на натоварване и характеристиките на материала на свързващото вещество. При по-високи температури на настилката свързващото вещество обикновено става по-меко и сместа може да стане по-податлива на деформация при бавно движещи се или често спиращи тежки превозни средства.

Въпреки това, твърдостта на свързващото вещество сама по себе си не може да предвиди характеристиките на коловози на готовата смес. Скелетът на инертния материал носи значителна част от приложеното натоварване, докато свързващото вещество и мастикът осигуряват сцепление и спомагат за поддържането на структурата. Сравнително твърдо свързващо вещество не може напълно да компенсира заоблени агрегати, лоша градация или нестабилна смес.

За проекти с големи обеми на камиони, автобусни ленти, кръстовища, зони за товарене или бавно движещ се трафик, инженерите трябва да проучат очакваната температура на настилката и действителните условия на натоварване, когато избират свързващо вещество. Изискванията за ефективност при висока температура трябва да отразяват проектния климат и трафик, а не просто да избират най-твърдия наличен материал.

Проникването, точката на омекване и пластичността трябва да се тълкуват заедно

Традиционните тестове за свързващи вещества остават полезни за идентифициране на материала, проверки на консистенцията и контрол на качеството. Проникването показва относителната консистенция на свързващото вещество при определени условия на изпитване. Точката на омекване предоставя сравнителна индикация за температурата, при която свързващото вещество достига определено състояние на омекване при теста с пръстен и топка. Пластичността измерва способността на свързващия образец да се удължава при определени условия.

Тези свойства отговарят на различни въпроси. По-ниската стойност на проникване често показва по-твърдо свързващо вещество при условията на изпитване, докато по-високата точка на омекване може да показва по-голяма устойчивост на омекване. Нито един резултат сам по себе си не доказва, че цялата асфалтова смес ще издържи на коловози.

Пластичността също изисква внимателно тълкуване. Свързващо вещество, което може да се разтяга значително, не е автоматично свързващо вещество с висока устойчивост на коловози. Пластичността е свързана с деформация преди разкъсване при определена тестова процедура, докато образуването на коловози зависи от устойчивостта на сместа към натрупаното постоянно напрежение при многократно натоварване.

Една практическа програма за контрол на качеството трябва да сравнява резултатите от тези тестове със спецификацията на свързващото вещество, документацията на доставчика, дизайна на сместа и условията на място. Ако свързващото вещество премине своите основни тестове за приемане, но настилката все още развива коловози, изследването трябва да се разпростре върху структурата на агрегата, съдържанието на свързващо вещество, уплътняването и поведението на завършената смес.

Лабораториите, извършващи конвенционални проверки на свързващи вещества, могат да изследват наличните инструменти вОборудване за изпитване на асфалт, избирайки оборудването според техните изисквани методи за изпитване и спецификации на проекта.

Тестовете за консистенция на свързващото вещество помагат да се проверят характеристиките на материала, но те не трябва да се третират като самостоятелни прогнози за коловозите на асфалтовата смес.

Стареенето и модификацията на свързващото вещество могат да променят дългосрочната производителност

Асфалтовото свързващо вещество се променя по време на производство, транспортиране, настилка и обслужване. Краткотрайното стареене по време на смесване и поставяне може да увеличи твърдостта на свързващото вещество, докато по-дълготрайното окисление може да направи свързващото вещество постепенно по-твърдо и потенциално по-крехко. Ефектът върху коловозите не винаги е ясен: по-голямата твърдост може да намали деформацията при висока температура, но прекомерното стареене може да компрометира устойчивостта на напукване и издръжливостта.

Полимерно модифицираните свързващи вещества могат да подобрят еластичното възстановяване и поведението при висока температура, когато формулировката е подходяща за предвиденото приложение. Действителната им полза зависи от вида на полимера, дозировката, съвместимостта, стабилността при съхранение и взаимодействието между свързващото вещество и агрегата.

За снабдяване и лабораторно приемане инженерите трябва да проверят дали определеният клас на свързващо вещество и тип модификация отговарят на изискванията на проекта. Когато е посочено модифицирано свързващо вещество, документацията трябва да идентифицира доставения материал и съответните изисквания за изпитване. Само етикетът на продукта не е достатъчно доказателство за ефективност.

Как степента на агрегата и формата на частиците влияят на образуването на коловози

Блокирането на агрегатите осигурява носещия скелет на сместа

Инертните материали образуват структурната рамка на повечето асфалтови смеси. При натоварване на колелата добре подредените частици пренасят товари чрез контактни точки и триене. Стабилният скелет ограничава способността на частиците да се въртят, плъзгат и пренареждат при повтарящи се натоварвания.

Ъгловият инертен материал с груба текстура обикновено предлага по-добро свързване от заоблените, гладки частици, когато други фактори са сравними. Формата на частиците, текстурата на повърхността, здравината и устойчивостта на смачкване влияят върху поведението на скелета на инертния материал по време на уплътняване и експлоатация. Слабите частици могат да се счупят по време на работа, уплътняване или натоварване от трафик, променяйки градацията и създавайки допълнителни фини частици.

Стабилността на смес с неадекватен контакт с едри инертни материали може да зависи твърде силно от богатия на свързващо вещество мастик. Когато свързващото вещество омекне при високи температури, сместа може да стане по-уязвима към деформация на срязване. Ето защо едно висококачествено свързващо вещество не може да компенсира неподходящата структура на инертния материал.

Градацията трябва да се оценява като пълно разпределение

Градацията описва пропорциите на агрегатните частици, преминаващи през различни размери на ситото. Влияе върху опаковането, контакта с агрегата, празнината структура, търсенето на свързващо вещество и обработваемостта. Промяната в съотношението на груби, междинни или фини частици може да промени начина, по който сместа се уплътнява и понася натоварвания от трафика.

Смес с твърде много фини частици може да развие структура, в която едрите агрегатни частици са недостатъчно свързани. Обратно, прекалено грубата или лошо контролирана градация може да затрудни равномерното поставяне и уплътняване. Подходящата градация зависи от вида на сместа, номиналния максимален размер на агрегата, дебелината на слоя, характеристиките на свързващото вещество и спецификацията на проекта.

Инженерите трябва да прегледат пълния анализ на ситото, вместо да се фокусират върху един резултат от ситото. Те трябва също така да проверят променливостта на запасите от инертни материали и да гарантират, че градацията на производството остава в рамките на одобрената формула за микс от работни места. Дори лабораторно одобрен дизайн може да стане нестабилен, ако растението произвежда съществено различна градация.

За проверките на качеството на инертните материали, формата на частиците и сортирането, лабораториите също могат да се обърнат къмОборудване за изпитване на скали и агрегатикогато избират инструменти за техните изисквания за изпитване.

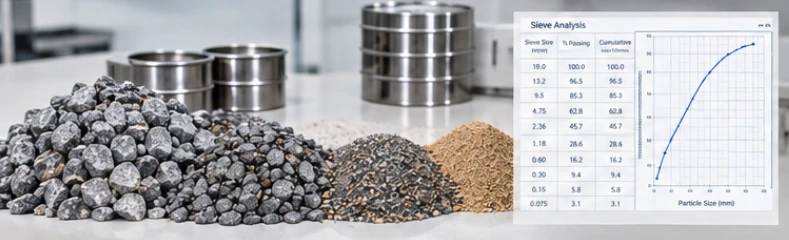

Градацията влияе на опаковането и контакта на частиците. Малки промени в пропорциите на агрегатите могат да променят търсенето на свързващо вещество, компактността и устойчивостта на деформация на срязване.

Качеството на инертния материал влияе върху издръжливостта на носещата конструкция

Силата на агрегата, устойчивостта на абразия, формата на частиците и чистотата са от значение. Прекомерното замърсяване с прах или глина може да попречи на ефективното свързващо покритие и да промени поведението на интерфейса между инертни материали и свързващо вещество. Слабият агрегат може да се разпадне по време на производство или при движение, променяйки първоначалното разпределение на размера на частиците.

Когато източниците на агрегати варират, лабораторията трябва да тества представителни проби от действителната верига на доставки, вместо да разчита изцяло на исторически резултати. Промените в повърхността на кариерата, настройките за раздробяване или смесването на запасите могат да повлияят на материала, постъпващ в асфалтовия завод.

Съдържание на асфалт, въздушни кухини и уплътняване: Критичният обемен баланс

Прекомерното съдържание на свързващо вещество може да отслаби стабилността на сместа

Съдържанието на свързващо вещество влияе върху покритието, кохезията, издръжливостта и количеството мастика между частиците на агрегата. Ако съдържанието на свързващо вещество е твърде ниско, сместа може да има неадекватно покритие и да стане по-податлива на разпръскване, увреждане от влага и напукване. Ако съдържанието на свързващо вещество е твърде високо, сместа може да загуби вътрешно триене и да стане по-податлива на деформация, особено при повишени температури.

Връзката не е просто правило, че по-малко свързващо вещество винаги означава по-добра устойчивост на коловози. Прекалено бедната смес може бързо да се влоши и да загуби целостта на агрегата. Целта е да се установи съдържание на свързващо вещество, което удовлетворява приложимите обемни изисквания и нуждите за дълготрайност, като същевременно се запазва стабилен скелет на инертния материал.

Инженерите трябва да проверят действителното съдържание на свързващо вещество спрямо одобрената формула за микс и да проучат постоянните отклонения. Промяна в агрегатната абсорбция или градация може също да промени ефективното свързващо вещество, налично за покриване и свързване на частиците, дори когато общият процент на свързващо вещество изглежда непроменен.

Въздушните кухини и уплътняването на полето трябва да се контролират заедно

Въздушните кухини представляват обема на въздуха в уплътнената асфалтова смес спрямо общия й обем. Ако сместа не е достатъчно уплътнена по време на строителството, трафикът може да продължи да я уплътнява след отваряне, създавайки постоянни вдлъбнатини в пътеките на колелата. Това е един механизъм на образуване на коловози и трябва да се разграничава от потока на странично срязване.

Много ниските въздушни кухини също могат да бъдат проблематични. При високи температури и натоварване от трафик, смес с недостатъчно празно пространство може да стане по-уязвима към изместване или кървене, ако структурата на свързващото вещество и агрегата не е правилно балансирана. Поради това целевият обхват трябва да следва приложимия метод за смесване и спецификацията на проекта.

Плътността на лабораторните проби е само част от картината. Уплътняването на полето зависи от температурата на сместа, времето за доставка, модела на валцуване, дебелината на повдигане, типа на валяка и наличното време преди сместа да се охлади. Здравият дизайн може да се провали, когато екипажът за настилката не може да постигне постоянно необходимата плътност.

Използвайте обемни данни, за да диагностицирате действителната слабост

Следващата таблица обобщава как ключовите променливи трябва да се интерпретират по време на прегледа на смесения дизайн. Числените граници на приемане трябва винаги да идват от спецификацията на управляващия проект, а не от универсална стойност.

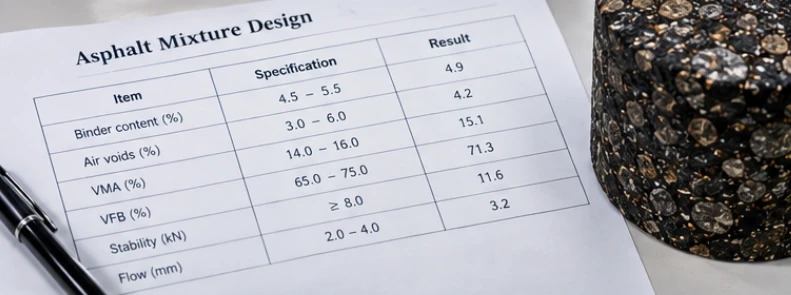

Обемните данни помагат на инженерите да установят дали сместа е твърде отворена, твърде плътна или зле балансирана. Тълкуването трябва винаги да взема предвид приложимата спецификация и наблюдаваното полево състояние.

Практически лабораторен работен процес за подобряване на устойчивостта на коловози

Започнете с проверка на материалите, преди да промените формулата на сместа

Когато дадена смес показва признаци на нестабилност, първата стъпка трябва да бъде да се потвърди, че тестваните материали представляват тези, използвани в производството. Инженерите трябва да проверят записите за класа на свързващото вещество и партидите, източника и градацията на инертните материали, проблемите с влагата или замърсяването и всички скорошни промени във формулата за смесване на работа.

За скрининг на свързващо вещество лабораторията може да използва изпитване за проникване, точка на омекване и пластичност, когато това се изисква от спецификацията на проекта. Тестерът за точка на омекване може да помогне за сравняване на топлинната консистенция на пробите от свързващо вещество, но не може самостоятелно да установи показателите за образуване на коловози на готова смес.

Проучете стабилността на сместа, вместо да разчитате на един резултат от свързващото вещество

Ако свойствата на свързващото вещество отговарят на определените изисквания, следващата стъпка е да се изследва скелетът на инертния материал, съдържанието на свързващо вещество, въздушните кухини и характеристиките на уплътняване. Сравнете одобрения лабораторен микс с растително произведени проби и полеви проби, когато има такива. Разликите между тези проби могат да разкрият дали проблемът произхожда от дизайна, производството или конструкцията.

Най-полезните доказателства идват от комбинирането на резултатите. Например, прекомерната деформация на пътя на колелото заедно с ниската плътност на полето може да сочи към уплътняване след изграждането. Смес, която е постигнала целевата си плътност, но все още се деформира при високотемпературно натоварване, може да изисква по-внимателно изследване на блокировката на агрегата, характеристиките на свързващото вещество и стабилността на сместа.

Инженерите трябва да избягват промяна на съдържанието на свързващо вещество или степента на агрегата въз основа на един резултат. Всяка корекция трябва да бъде оценена спрямо пълния набор от изисквания за проектиране, включително издръжливост, устойчивост на напукване, податливост на влага и обработваемост.

За по-широки лабораторни нужди за контрол на качеството,Оборудване за изпитване на материалипредоставя полезна отправна точка за преглед на набора от инструменти за изпитване, налични за различни строителни материали и задачи за изпитване.

Свържете лабораторните резултати с полеви наблюдения

Появата и разпространението на коловозите предоставят важни диагностични улики. Деформацията, концентрирана в асфалтовите слоеве, може да предполага нестабилност на сместа, докато широките вдлъбнатини, които включват по-дълбоки слоеве, могат да показват проблем с основата или основата. Тези модели не са окончателни сами по себе си, така че трябва да бъдат проверени спрямо ядра, измервания на плътност, дренажни условия и строителни записи.

За повтарящи се грешки сравнете засегнатите местоположения със секции, които се представят добре при подобен трафик. Това сравнение може да помогне да се изолират разликите в материалите, температурата на настилката, уплътняването, дренажа или структурата на настилката. Той също така намалява риска от предписване на по-скъпо свързващо вещество, когато истинската причина е лоша плътност на полето или слаб подлежащ слой.

Избор на оборудване и осигуряване на качеството за асфалтови лаборатории

Когато купувате лабораторни инструменти, потвърдете, че оборудването поддържа необходимите методи за изпитване, размери на пробите, обхват на измерване, нужди от калибриране и документация. Правилният избор зависи от обхвата на работа на лабораторията и спецификациите, използвани на нейния пазар. За спомагателни лабораторни нужди,Общо оборудванеможе също да е от значение.

Маркировката CE трябва да се провери, когато е приложима за продукта и съответното европейско законодателство. Това е маркировка за съответствие, а не универсален сертификат за качество и не всеки лабораторен инструмент непременно попада под законодателството, изискващо маркировка CE. Производителите са отговорни за определянето на приложимите изисквания и изпълнението на съответните процедури за съответствие. Консултирайте се сОфициално ръководство за маркировка CE на Европейската комисияза допълнителна информация.

Резюме и препоръки

Ефективният контрол на коловозите започва с балансиран дизайн на асфалтова смес, а не просто с по-твърдо свързващо вещество или по-висока спецификация на материала. Свойствата на свързващото вещество влияят на поведението при висока температура, но блокировката на инертния материал, градацията, съдържанието на свързващо вещество, въздушните кухини и полевото уплътняване определят как сместа се представя като цялостна структура.

За проектните екипи най-практичният подход е да проверят входящите материали, да контролират одобрената формула за смесване на задания, да сравнят лабораторните резултати с плътността на полето и наблюденията на ядрото и да изследват слоя, който действително е отговорен за деформацията. Всяка корекция на сместа трябва да запази баланса между устойчивост на коловози, устойчивост на напукване, издръжливост и конструктивна способност.

За повече информация за продукта, технически спецификации или експертна консултация относно нашето усъвършенствано оборудване за тестване на асфалт, моля, свържете се с нашия екип от специалисти днес наwww.testmould.net.

Често задавани въпроси (FAQ)

1. По-твърдото асфалтово свързващо вещество винаги ли подобрява устойчивостта на коловози?

Не. По-твърдото свързващо вещество може да подобри устойчивостта на деформация при определени условия, но коловозите също зависят от блокировката на инертния материал, градацията, съдържанието на свързващо вещество, уплътняването и температурата на настилката. Прекомерната твърдост може да увеличи риска от напукване или да създаде трудности при строителството, така че изборът на свързващо вещество трябва да отразява цялостния дизайн на настилката.

2. Кои свойства на агрегата са най-важни за устойчивостта на коловоз?

Ъгловатостта на агрегата, текстурата на повърхността, якостта на частиците, градацията и устойчивостта на разпадане са важни. Тези характеристики влияят върху блокировката на частиците и способността на сместа да устои на деформация на срязване при повтарящи се натоварвания на колелата.

3. Може ли асфалтът с големи въздушни кухини да образува коловози?

да Ако уплътняването на полето е недостатъчно, трафикът може допълнително да уплътни сместа, създавайки постоянни вдлъбнатини на пътя на колелата. Въпреки това, образуване на коловози може да възникне и в добре уплътнена смес, ако структурата на инертния материал или системата свързващо вещество-мастика е нестабилна.

4. Достатъчна ли е точката на омекване, за да се оцени ефективността на свързващото вещество при коловоз?

Не. Точката на омекване е полезен конвенционален тест за свойства, но той не описва напълно реакцията на свързващото вещество при повтарящо се натоварване от трафик или прогнозира ефективността на цялата смес. То трябва да се тълкува заедно с други необходими тестове за свързващо вещество и доказателства за нивото на сместа.

5. Какво първо трябва да проверят инженерите, когато новоасфалтиран път образува коловози?

Прегледайте плътността на полето, записите за настилката и валцуването, температурата на сместа, степента на производство, съдържанието на свързващо вещество и одобрената формула за микс. Проучете модела на коловоза и, когато е необходимо, вземете проби, за да определите дали деформацията е концентрирана в асфалтовите слоеве или се простира в подлежащата структура на настилката.
