Защо лошото уплътняване увеличава риска от коловоз?

Защо лошото уплътняване увеличава риска от коловоз?

Лошото уплътняване увеличава риска от коловози на асфалтовата настилка, като оставя прекомерни въздушни кухини и неадекватно консолидирана структура на инертния материал. При повтарящ се трафик, сместа може да продължи да се уплътнява или деформира чрез пренареждане на частиците, особено когато температурите на настилката са високи и тежките превозни средства се движат бавно.

Тази статия обяснява връзката между уплътняването на полето, въздушните кухини, температурата на сместа, операциите по валцуване и дълготрайната деформация на настилката. Той също така предоставя практически проверки, които изпълнителите и лабораториите за контрол на качеството могат да използват, за да идентифицират проблемите с уплътняването, преди те да се превърнат в скъпи коловози на колелата.

Как лошото уплътняване причинява коловози на асфалтовата настилка

Уплътняване след строителството при повтарящ се трафик

Асфалтовите смеси са предназначени за постигане на определена плътност след изграждане. Когато уплътняването е недостатъчно, настилката може да съдържа повече въздушни кухини от предвиденото, оставяйки място за частиците на агрегата да се приближат една до друга при повтарящи се натоварвания на колелата. Тъй като камиони и автобуси преминават по едни и същи колела, сместа може постепенно да стане по-плътна и повърхността на настилката може да се утаи.

Този процес е известен като уплътняване. Различава се от коловозите със срязване, при които асфалтовата смес се движи странично под напрежение. И двата механизма могат да се появят заедно, но техните причини и средства за отстраняване не са непременно едни и същи. Настилка, която продължава да се уплътнява, може да се нуждае от по-добро уплътняване на конструкцията, докато смес, която се срязва въпреки адекватната плътност, може да изисква по-внимателен преглед на структурата на агрегата, съдържанието на свързващо вещество и стабилността при висока температура.

Разграничението има значение по време на разследване на неуспех. Ако пътеките на колелата са се установили и плътността на полето е значително под определената цел, строителните записи и измерванията на сърцевината трябва да бъдат прегледани, преди да се промени дизайнът на сместа. Ако плътността е приемлива, но повърхността все още се деформира под въздействието на трафика, изследването трябва да се разпростре върху стабилността на сместа и основната структура на настилката.

Защо въздушните кухини влияят върху деформацията на настилката

Въздушните кухини са пространствата между частиците на инертния материал и свързващото вещество в уплътнена асфалтова смес. Те влияят върху плътността, пропускливостта, издръжливостта и начина, по който сместа реагира на трафика. Прекомерните въздушни кухини могат да означават недостатъчно уплътняване, въпреки че интерпретацията зависи от дизайна на сместа и използвания метод за изпитване.

Когато сместа е неадекватно консолидирана, агрегатните частици може да имат по-малко ефективни контакти от предвиденото. Повтарящият се трафик може да пренареди тези частици, намалявайки обема на кухините и причинявайки постоянно намаляване на дебелината на настилката. Ако водата навлиза през свързани помежду си кухини, тя също може да допринесе за влошаване, свързано с влагата, в зависимост от материалите и дренажните условия.

Връзката между въздушните кухини и производителността обаче не е просто „по-ниското винаги е по-добро“. Прекомерното уплътняване може да доведе до изтласкване на въздушните кухини под проектния диапазон, потенциално насърчавайки промиване или кървене, когато свързващото вещество се измести към повърхността. Целта е постигане на определената плътност постоянно, без преуплътняване на сместа.

Защо температурата и времето на уплътняване имат значение

Прозорецът за уплътняване се затваря, когато асфалтът изстине

Температурата на асфалтовата смес оказва силно влияние върху обработваемостта и уплътняването. При по-високи температури в рамките на одобрения диапазон за настилка, вискозитетът на свързващото вещество обикновено е по-нисък и агрегатните частици могат да се пренареждат по-лесно под действието на валяка. Тъй като сместа се охлажда, устойчивостта на деформация се увеличава и постигането на целевата плътност става по-трудно.

Това означава, че уплътняването е чувствителна към времето строителна операция. Закъсненията между доставката, поставянето и навиването могат да намалят наличното време за постигане на необходимата плътност. Малките повдигания, студеното време, силният вятър, сенчестите зони и дългите разстояния могат да ускорят загубата на топлина. Екип за асфалтиране, който следва една и съща схема на валцуване при всички условия, следователно може да постигне противоречиви резултати в рамките на един проект.

Правилният отговор не е да се прилага една универсална температура на уплътняване за всяка смес. Изпълнителите трябва да спазват одобрените изисквания за микс от задания, препоръки за свързващо вещество, спецификация на проекта и условия на обекта. Измерванията на температурата трябва да се извършват на представителни места, включително разтоварването на камиона, зад асфалтополагащата машина и по време на последователността на валцуване, където се изисква от плана за контрол на качеството.

Твърде късното преобръщане може да остави плътността постоянно под целта

Когато сместа се охлади над своя ефективен прозорец за уплътняване, допълнителните минавания на ролката могат да осигурят малко подобрение и понякога могат да повредят мата или инертния материал. Практическото решение е да се координират скоростите на доставка, скоростта на асфалтиране, наличността на валяците и дебелината на повдигане преди началото на производството.

Например, ако асфалтополагащата машина напредва по-бързо, отколкото наличните валяци могат да уплътнят настилката, първоначалното разрушаващо валцуване може да изостане от операцията по асфалтирането. Докато ролката достигне секция, сместа може да е загубила твърде много топлина. Обратно, ако камионите пристигат нередовно, настилката със спиране и стартиране може да създаде зони с различна история на охлаждане и непостоянна плътност.

Полезна процедура на място е да се записва температурата и плътността на сместа по местоположение, вместо да се разчита единствено на средна стойност за целия проект. Когато резултатите с ниска плътност се появяват многократно в близост до фуги, ръбове или зони, където паветата е спряла, екипът трябва да проучи дали тези места са получили адекватно търкаляне, докато сместа остава работеща.

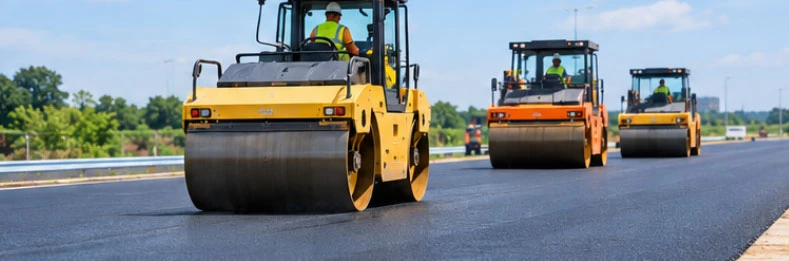

Ефективното уплътняване зависи от времето, както и от силата на валяка. Координираните операции по настилане и валцуване спомагат за поддържането на постоянна плътност преди сместа да се охлади.

Как моделите на търкаляне и строителните практики влияят на плътността

Преминаванията на ролките трябва да бъдат планирани и проверени

Броят на ролковите проходи, необходими за постигане на целевата плътност, зависи от сместа, дебелината на повдигане, типа на валяка, работната скорост, настройките на вибрациите и температурата. Няма единичен брой минавания, който да гарантира приемливо уплътняване за всеки проект.

Твърде малко пасове може да оставят постелката недостатъчно уплътнена. Прекомерното или лошо контролирано търкаляне може да причини разрушаване на агрегата, проверка на повърхността, странично движение или други дефекти, в зависимост от сместа и настройките на оборудването. Целта е да се създаде модел на търкаляне, който постоянно достига определената плътност, без да се повреди постелката.

Пробна секция може да помогне на екипа да сравни плътността след различни етапи на валцуване и да определи дали избраната процедура е ефективна. Опитът трябва да отразява действителните производствени условия, включително планираната смес, дебелина на настилката, валяци и приблизително време. След като се установи ефективен модел, промените в температурата на сместа, дебелината на слоя или оборудването трябва да предизвикат преглед, а не автоматично продължаване на първоначалната процедура.

Фугите и ръбовете на настилката се нуждаят от специално внимание

Надлъжните фуги са чести места за ниска плътност, тъй като зоната на фугата може да се охлади по-бързо и може да не получи същото ограничение като централната подложка. Ако фугата е слабо уплътнена, водата може да навлезе по-лесно и ръбът може да се развали при многократно движение. Получената повреда може да бъде сбъркана с проблем, засягащ цялата смес, дори когато основната слабост е локализираното качество на конструкцията.

Следователно последователността на валцоване трябва да отчита геометрията на фугата, температурата на съседната подложка и способността на оборудването да уплътнява фугата ефективно. Същият принцип се прилага за ръбовете на настилката, тесните зони в близост до конструкции и участъците, където достъпът на ролки е ограничен. Тези зони трябва да бъдат определени предварително и включени в плана за инспекция.

Дебелината на повдигане и настройките на валяка трябва да съответстват на сместа

Дебелината на повдигане влияе върху задържането на топлина и способността на валяка да уплътнява цялата дълбочина на слоя. Слой, който е твърде тънък за размера на инертния материал или метода на изграждане, може да се охлади бързо и да стане трудно за равномерно уплътняване. По-дебелият слой може да задържи топлината по-дълго, но все още се нуждае от подходяща процедура на валцуване, за да се постигне еднаква плътност по време на повдигане.

Настройките на вибрациите, скоростта на ролката, амплитудата и честотата трябва да бъдат избрани в съответствие с инструкциите на производителя на оборудването и изискванията на проекта. Прекомерната скорост може да намали ефективността на уплътняването, докато неподходящата вибрация може да повреди инертния материал или да дестабилизира сместа. Операторите трябва да използват одобрения модел на търкаляне и да проверяват производителността чрез полеви измервания, вместо да преценяват плътността само от външния вид на повърхността.

Как да проверите качеството на уплътняване на асфалта на полето

Сравнете плътността на полето с правилната референтна стойност

Резултатите от плътността на полето са значими само когато референтният метод е подходящ и се прилага последователно. В зависимост от спецификацията на проекта, приемането може да се основава на максималното теоретично специфично тегло, лабораторно уплътнени образци или друга дефинирана референция. Тези подходи не са взаимозаменяеми, така че инженерите трябва да потвърдят необходимата процедура за изчисление и приемане, преди да интерпретират резултатите.

Докладът за контрол на качеството трябва да идентифицира мястото на изпитване, времето за вземане на проби, вида на сместа, повдигането, измерената плътност, референтната стойност, изчисления процент и изискването за приемане. Тази информация позволява на екипа да разграничи изолирани петна с ниска плътност от систематичен проблем в цялата операция по асфалтирането.

Потенциално прекомерно свързващо вещество, много малко въздушни кухини или други проблеми, свързани със сместа

Използвайте ядра и записи, за да изследвате повтарящи се дефекти

Когато неравномерната плътност или коловозите продължават, сърцевините могат да помогнат за проверка на дебелината и вътрешното състояние на асфалтовия слой. Измерванията на плътността на сърцевината могат да бъдат сравнени със съответната лаборатория или теоретична справка, докато визуалното изследване може да разкрие сегрегация, лошо свързване между слоевете или разлики в структурата на сместа.

Нито едно измерване не трябва да се третира като пълна диагноза. Резултатът с ниска плътност може да отразява проблем с уплътняването, но причината може да е смес, която се е охладила твърде бързо, неподходяща дебелина на повдигане или непоследователно производство. По същия начин, коловоз на повърхността не доказва автоматично, че е отговорно лошото уплътняване. Изследването трябва да комбинира плътност, температура, строителни записи и модел на деформация.

Лабораториите могат да прегледат асортимента наОборудване за изпитване на асфалт на разположение за тестване на асфалтови материали и контрол на качеството. Подходящите инструменти зависят от спецификацията на проекта, метода на изпитване, изискванията за пробата и дали лабораторията проверява характеристиките на свързващо вещество, инертен материал или смес.

Данните за плътността на полето стават по-полезни, когато се свържат с температурата на строителството, местоположението и записите за търкаляне. Това помага да се разграничи локализиран дефект на уплътняване от по-широк проблем с ефективността на сместа.

Практически препоръки за намаляване на коловозите, свързани с уплътняването

Преди да започне пълното производство, изпълнителите трябва да потвърдят изискванията за сместа, целевата плътност, дебелината на повдигане, наличните ролки и очакваните условия на настилката. Пробен участък може да установи практичен модел на валцуване и да определи колко бързо сместа губи уплътняемост. Процедурата трябва да документира последователността на ролките и работните настройки, като корекциите се правят само когато са подкрепени от полеви доказателства и изисквания на проекта.

Координиране на производството на растения, доставката и настилката

Надеждният резултат от уплътняването започва преди валякът да достигне рогозката. Производството на асфалт и изпращането на камиони трябва да бъдат координирани със скоростта на асфалтиране, така че асфалтополагащата машина да може да работи последователно и екипажът за валцуване да работи в рамките на ефективния прозорец за уплътняване. Непланираните закъснения трябва да се записват, особено когато постелката е оставена открита при хладни или ветровити условия.

Фокусирайте инспекциите върху високорискови места

Фугите, ръбовете, тесните участъци, зоните около конструкциите и местата, където настилката е спряла, заслужават специално внимание. Тези зони може да се охладят по-бързо или да бъдат по-трудни за равномерно уплътняване. Базиран на местоположение план за проверка помага на екипа да идентифицира повтарящи се модели, вместо да разчита на случайни измервания от лесно достъпни зони.

Разделете проблемите с уплътняването от проблемите с дизайна на сместа

Ако плътността е постоянно под определената цел, проучете строителните практики, преди да преразгледате сместа. Ако е постигната необходимата плътност, но коловозите продължават, проверете устойчивостта на сместа на деформация и състоянието на подлежащите слоеве на настилката. Промяната на съдържанието на свързващо вещество или пропорциите на агрегата без установяване на причината може да създаде нови проблеми, включително намалена издръжливост или повишен риск от напукване.

Когато купувате оборудване за изпитване, проверете неговия обхват на измерване, изискванията за калибриране, приложимите методи за изпитване и документацията. За инструменти, предназначени за европейския пазар, проверете дали продуктът попада в законодателството, изискващо маркировка CE, и се консултирайте сОфициално ръководство за маркировка CE на Европейската комисия. Маркировката CE е маркировка за съответствие за приложимите изисквания, а не универсален сертификат за качество на продукта.

Резюме и препоръки

Лошото уплътняване увеличава риска от образуване на коловози, тъй като неадекватно консолидираният асфалтов слой може да продължи да се уплътнява при трафик, докато прекомерните въздушни кухини също могат да направят настилката по-уязвима от проникване на вода и влошаване. Рискът се влияе от температурата на сместа, дебелината на повдигане, последователността на валцуване, конструкцията на фугата и последователността на операциите на място.

Най-ефективният подход е да се създаде специфична за проекта процедура на валцуване, да се поддържа необходимия прозорец за уплътняване, да се провери плътността спрямо правилната референция и да се запишат резултатите по местоположение. Когато се появи коловоз, инженерите трябва да комбинират измерванията на плътността с температурните записи, сърцевините и информацията за сместа, преди да решат дали причината е лошо уплътняване на конструкцията, нестабилност на сместа или деформация в подлежащата настилка.

За повече информация за продукта, технически спецификации или експертна консултация относно нашето усъвършенствано оборудване за тестване на асфалт, моля, свържете се с нашия екип от специалисти днес наДжуоджоу Тиенпен.

Често задавани въпроси (FAQ)

1. Защо лошото уплътняване причинява коловози на асфалта?

Лошото уплътняване оставя асфалтовата смес по-малко консолидирана от предвиденото. При повтарящи се натоварвания на колелата агрегатните частици могат да се пренаредят и сместа може да продължи да се уплътнява, създавайки постоянни вдлъбнатини по траекторията на колелата.

2. По-високата плътност на асфалта винаги ли означава по-добри характеристики на настилката?

Не. Плътността трябва да отговаря на посочения целеви диапазон. Недостатъчната плътност може да увеличи уплътняването и пропускливостта след изграждането, докато прекомерното уплътняване може да допринесе за много ниски въздушни кухини, кървене или други проблеми, свързани със сместа.

3. Защо температурата на асфалта е важна по време на уплътняването?

Тъй като асфалтът се охлажда, той става по-труден за уплътняване. Ако валцоването започне твърде късно или сместа губи топлина твърде бързо, необходимата плътност може да не бъде постигната дори когато валцовият модел е подходящ иначе.

4. Кои зони на новоасфалтиран път е най-вероятно да имат проблеми с уплътняването?

Надлъжните фуги, ръбовете на настилката, тесните зони около конструкциите и местата, засегнати от прекъсвания на настилката, могат да бъдат по-трудни за равномерно уплътняване. Тези места трябва да получат целенасочена инспекция и проверки на плътността.

5. Ако пътят образува коловози, въпреки че отговаря на изискването за плътност, какво трябва да проучат инженерите?

Те трябва да изследват стабилността на сместа, структурата на агрегата, съдържанието на свързващо вещество, температурата на настилката и състоянието на долните слоеве. Приемливата плътност сама по себе си не изключва коловози, причинени от деформация на срязване или структурна слабост.
